RK8530A/RK8530B/RK8530C/RK8530D：600V
負載電流
RK8530A:200A
RK8530B:150A
RK8530C:100A
RK8530D：50A
負載功率
RK8530A:3200W
RK8530B:2400W
RK8530C:1600W
RK8530D：800W
產品介紹

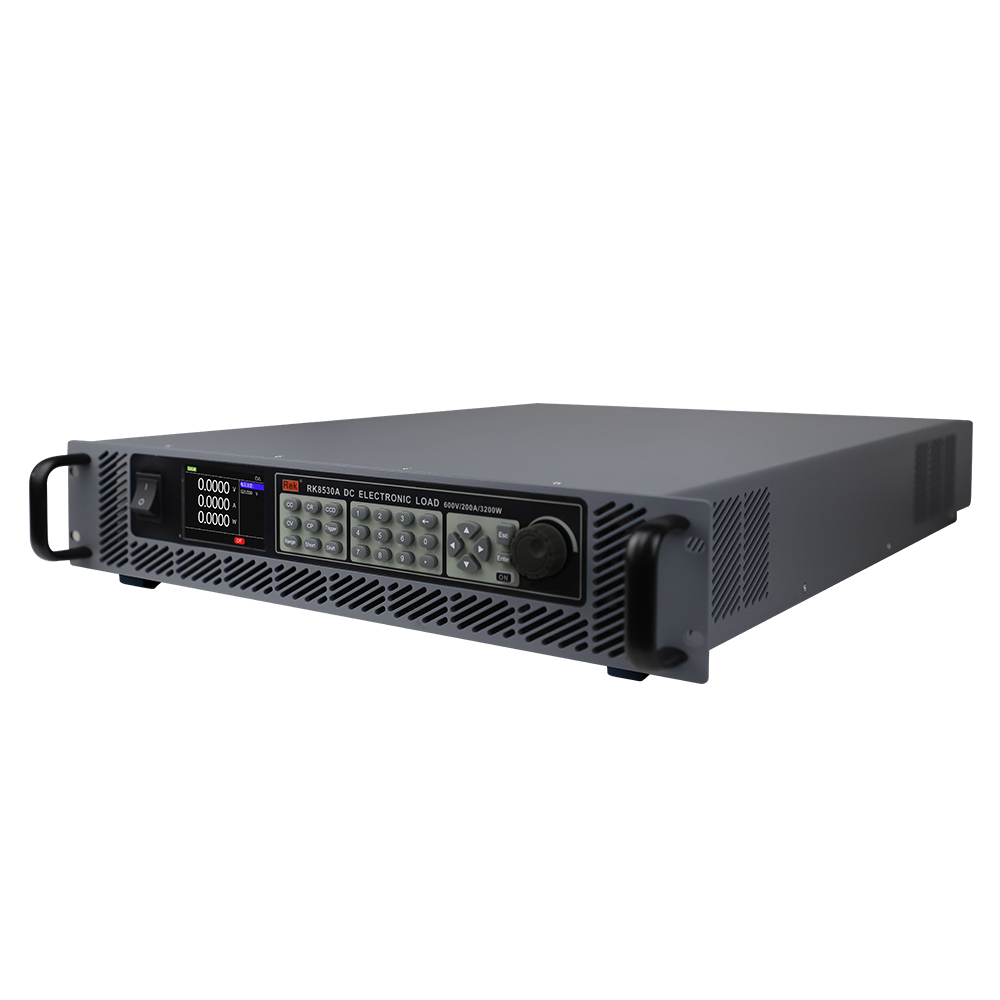

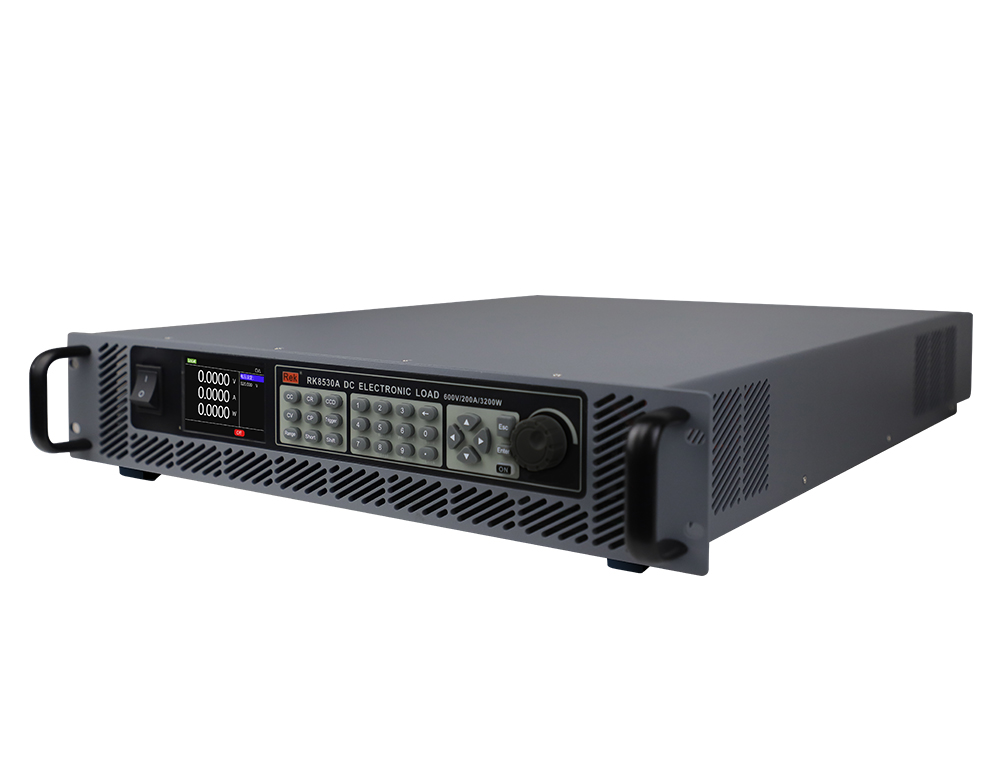

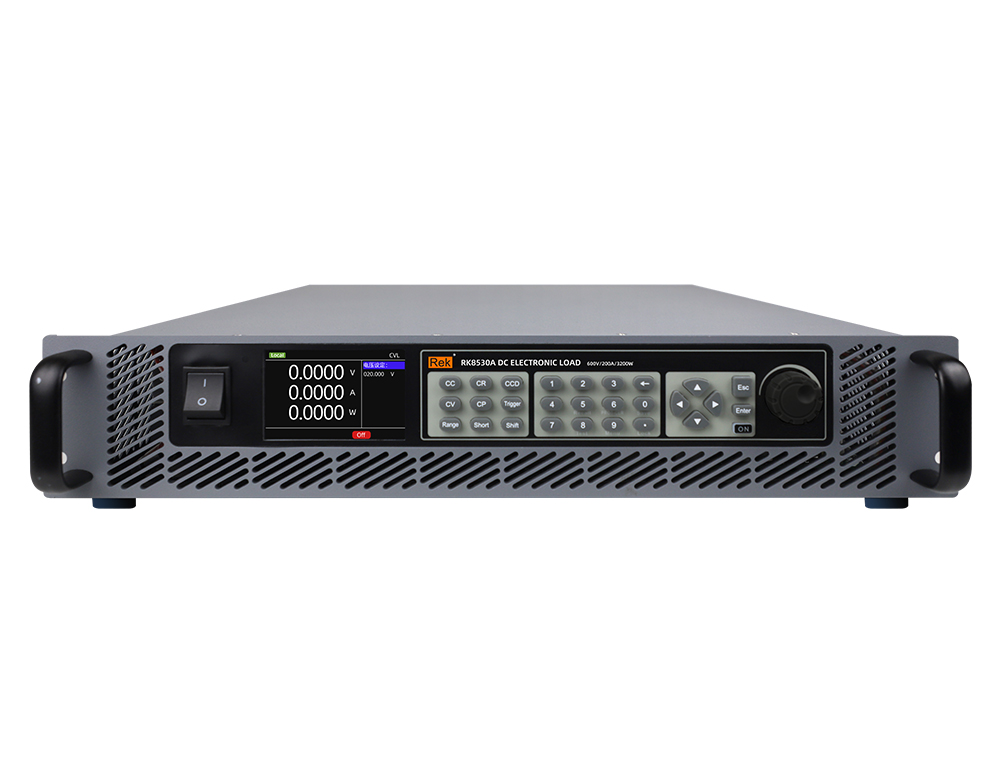

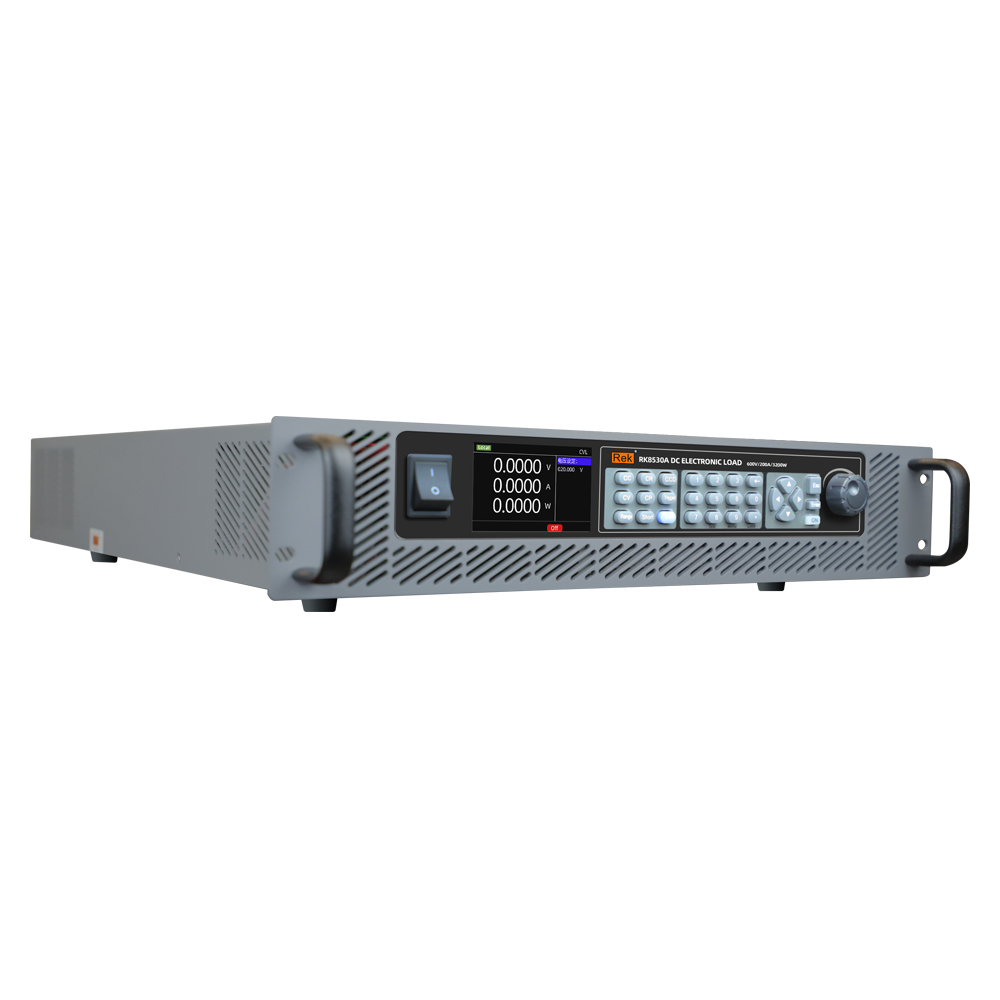

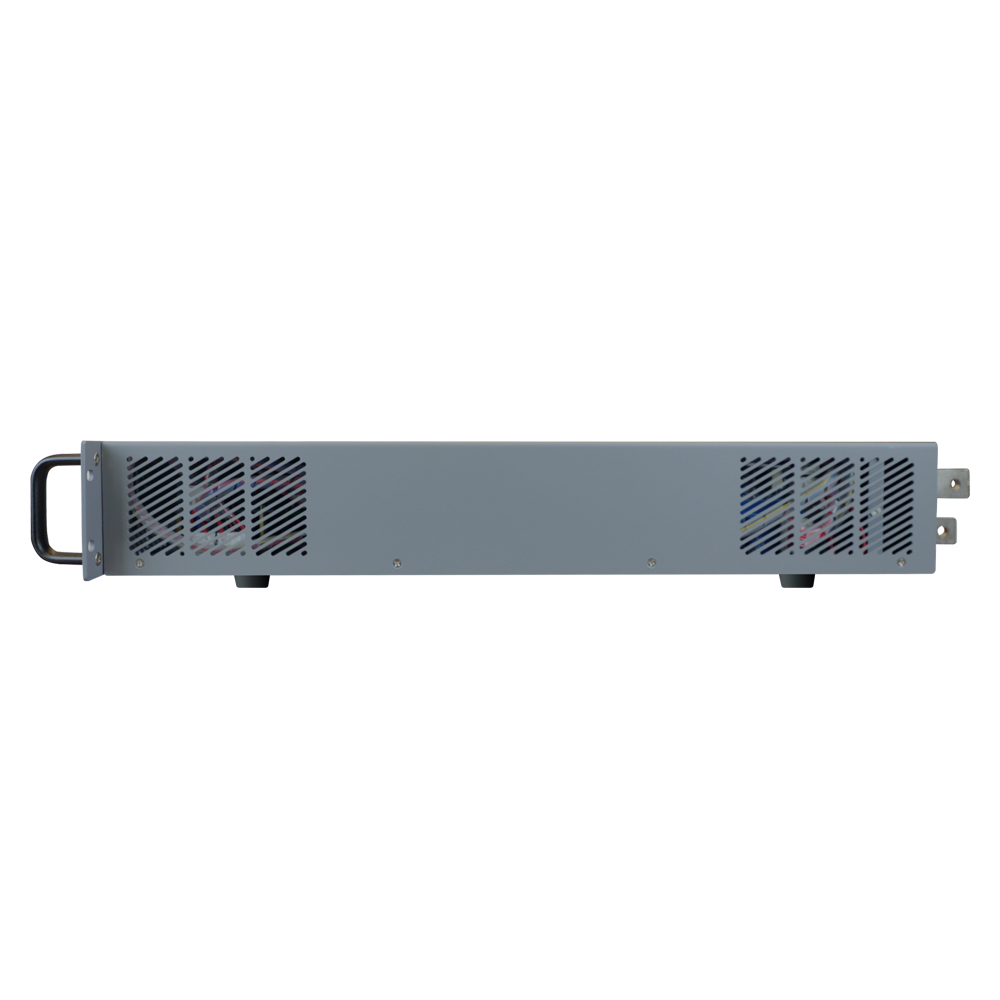

RK8530系列直流電子負載，是美瑞克電子研發設計、制造的一款高性能、高功率密度電子負載。精度高、響應快。豐富多樣的測試功能，支持動態掃頻、級聯并機功能，應用范圍極廣。 體積小，卻具備強大的帶載能力。
該系列產品具備RS232/RS485/USB/LAN 等多種通訊接口，支持 SCPI、Modbus通訊協議，可滿足用戶的自主編程開發需求。作為美瑞克的重點產品，其外觀新穎、生產工藝科學嚴謹，高性能、高精度、高可靠性使其相比同類產品，更具性價比。
應用領域
科研機構
汽車電子
航空航天
船舶
太陽能電池
燃料電池等行業
1.功率密度高達3.2kW/2U
2.電壓范圍0-600V
3.電流范圍50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全視角3.5寸大屏幕彩色TFT液晶顯示屏，中英文菜單界面
5.500KHz同步采樣,10Hz穩定解析度輸出
6.定電流、定電壓、定功率、定電阻四種基本操作模式
7.可編程電流上升/下降率
8.支持CV/CC源定功率/定電阻，定電阻模式CV/CC源智能偵測與匹配
9.高達50kHz動態帶載模式（CCD/CRD/CPD）
10.支持30kHz高速動態變頻掃描功能及最大/最小功率點捕捉（Pmax/Pmin）
11.支持負載效應測量（LoadEffect）
12.支持真實LED模擬功能
13.支持過流保護測試（OCP）及過載保護測試（OPP）
14.支持序列文件測試(SEQ)，內建波形發生器，可模擬各種帶載波形，支持20
個文件，每個文件50步，支持文件鏈接
15.支持自動文件測試(AUTO)，支持多步測試及所有基礎模式，支持20個文件，
每個文件50步，支持自啟動測試
16.支持直流電源/電池內阻測量及放電量測試（DC_R/DISC）
17.支持短路（Short）模擬功能
18.支持遠端補償功能
19.支持帶載電壓Von、卸載電壓Voff功能
20.支持短路模擬，支持功率瞬時放大
21.具有時間（Timing）測量，電壓峰谷Vp+、Vp-測量
22.過載OPP、過流OCP、過壓OVP、高溫OT、反接RV等全方位保護功能
23.支持外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力
24.具備電氣隔離的外部觸發輸入輸出
25.支持最多同型號10臺負載主從并機，最高支持并機功率32kW，滿足單路輸
出電源的功率擴展需要
26.支持10臺負載的同步帶載，滿足多路輸出電源的測試需要
27.無級伺服、智能風扇系統

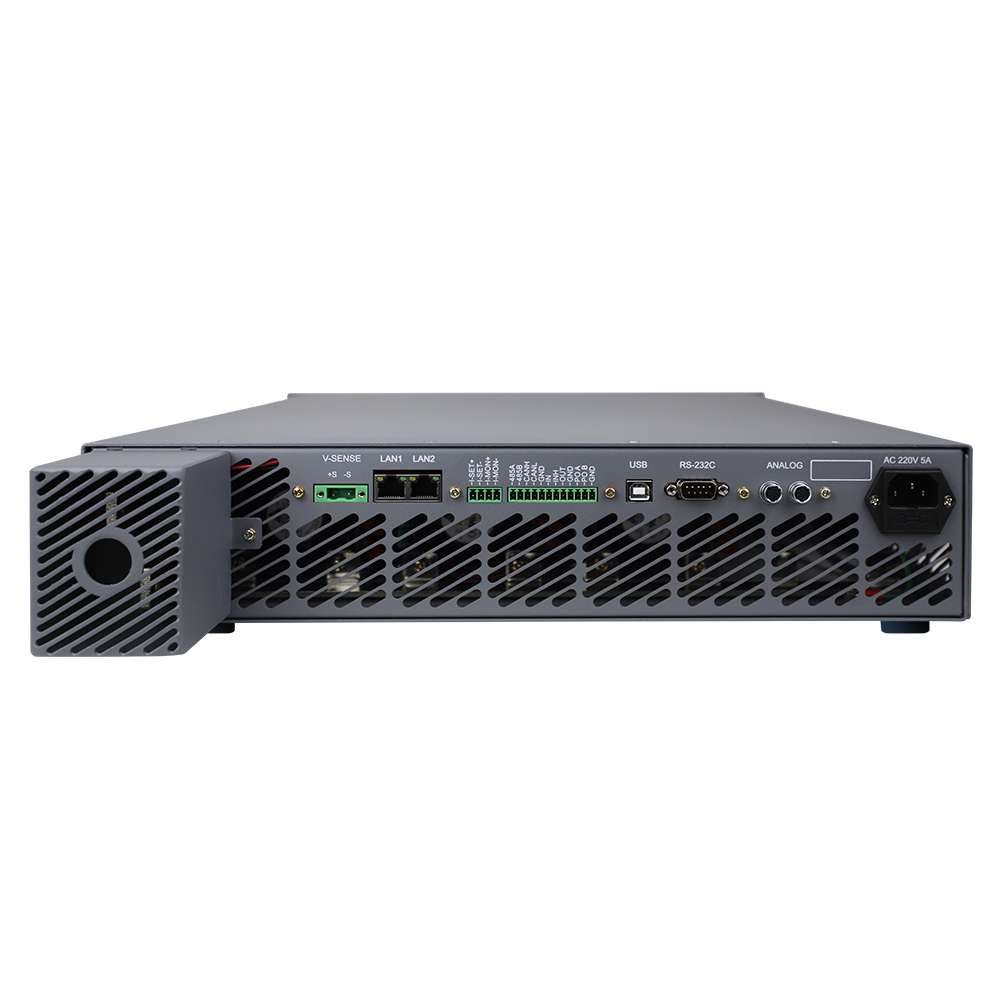

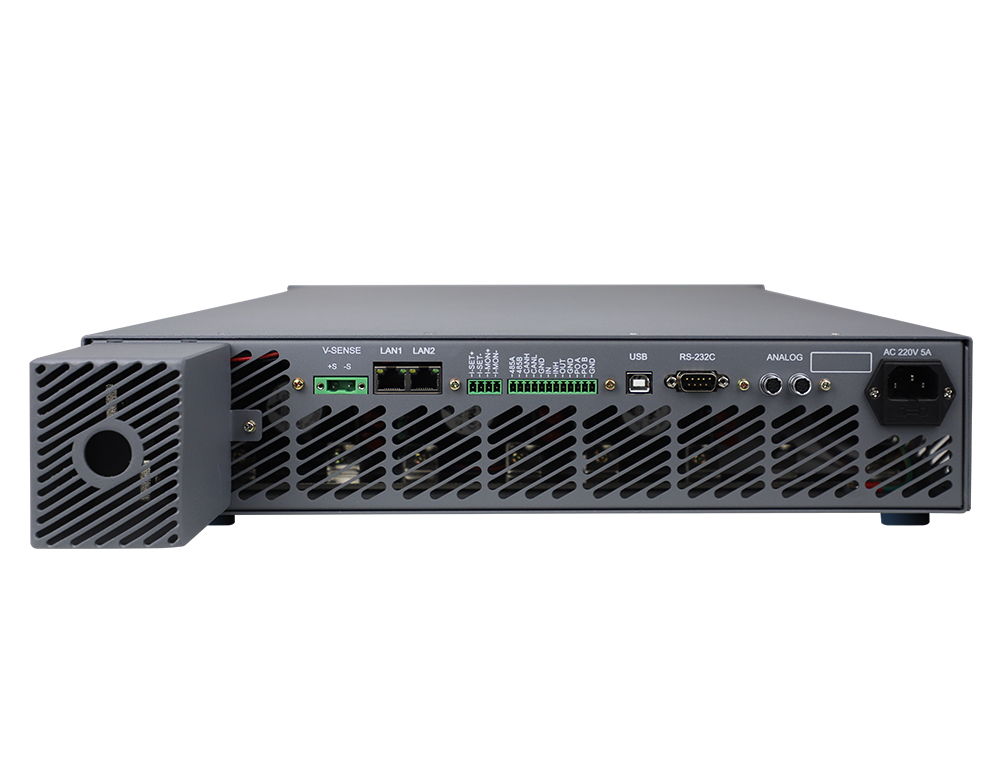

28.標配電氣隔離的RS232、RS485、LAN、USB（串口）通訊接口
29.支持標準SCPI協議和標準Modbus-RTU協議
| 型號 | RK8530A | RK8530B | RK8530C | RK8530D | |||||
| 額定參數 | 負載電壓 | 600V | 600V | 600V | 600V | ||||
| 負載電流 | 200A | 150A | 100A | 50A | |||||
| 負載功率 | 3200W | 2400W | 1600W | 800W | |||||
| 最低操作電壓 | 6.5V | ||||||||
| CV模式 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
| 分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||||
| CC模式 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
| 分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||||
| CR模式 | 量程 | 0.112～600Ω | 1.12～3000Ω | 0.149～800Ω | 1.49～4000Ω | 0.223～1200Ω | 2.23～6000Ω | 0.446～2400Ω | 4.46～12000Ω |
| 精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||||
| CP模式 | 量程 | 3200W | 2400W | 1600W | 800W | ||||
| 精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||||
| 動態模式 | T1＆ T2 | 10us～60s | 10us～60s | 10us～60s | 10us～60s | ||||
| 分辨率 | 2us | 2us | 2us | 2us | |||||
| 精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||||
| 上升/下降斜率 | 0.0001～0.2A/us | 0.001～2A/us | 0.0001～0.15A/us | 0.001～1.5A/us | 0.0001～0.1A/us | 0.001～1A/us | 0.0001～0.05A/us | 0.001～0.5A/us | |
| 電壓回讀 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
| 分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||||
| 電流回讀 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
| 分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||||
| 保護 | 過壓(OV) | 630V | |||||||
| 過流(OC) | 220A | 165A | 110A | 55A | |||||
| 過功率(OP) | 3360W | 2520W | 1680W | 840W | |||||
| 過溫(OT) | 95°C | 95°C | 95°C | 95°C | |||||
| 通訊接口 | RS232/RS485、LAN、USB通訊接口 | ||||||||
| 重量 | 20.25KG | 約18.3KG | 約16.35KG | 約14.4KG | |||||

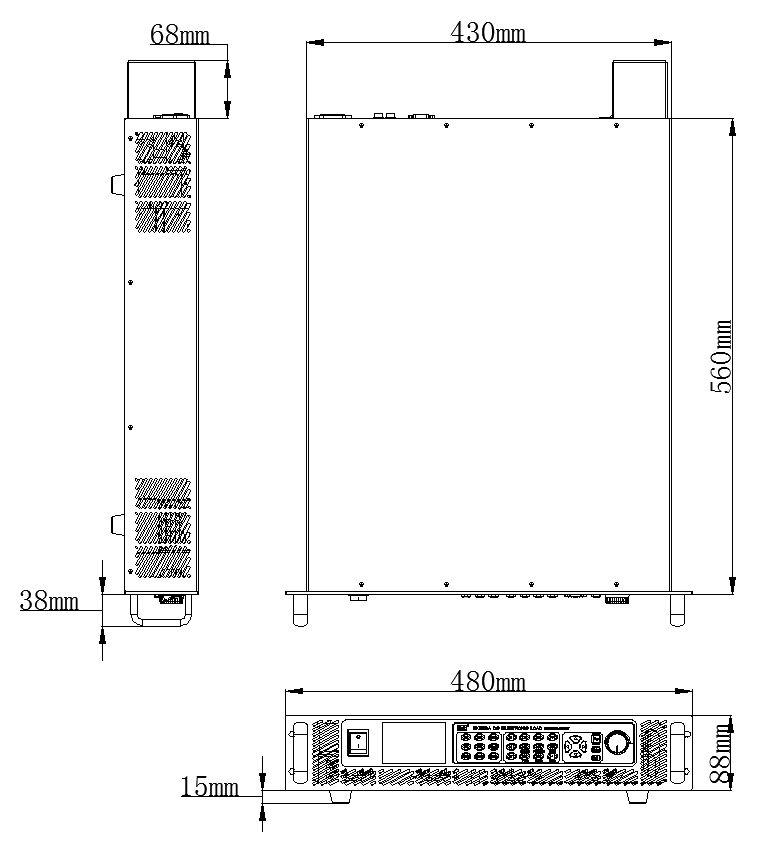

| 尺寸(W*D*H) | 480*123*595mm | ||||||||
| 隨機標配附件 | 電源線RK00001 、LAN網線、說明書（電子版）、接線銅片護罩、上位機軟件（官網下載） | ||||||||
| 型號 | 圖片 | 類型 | 概述 |

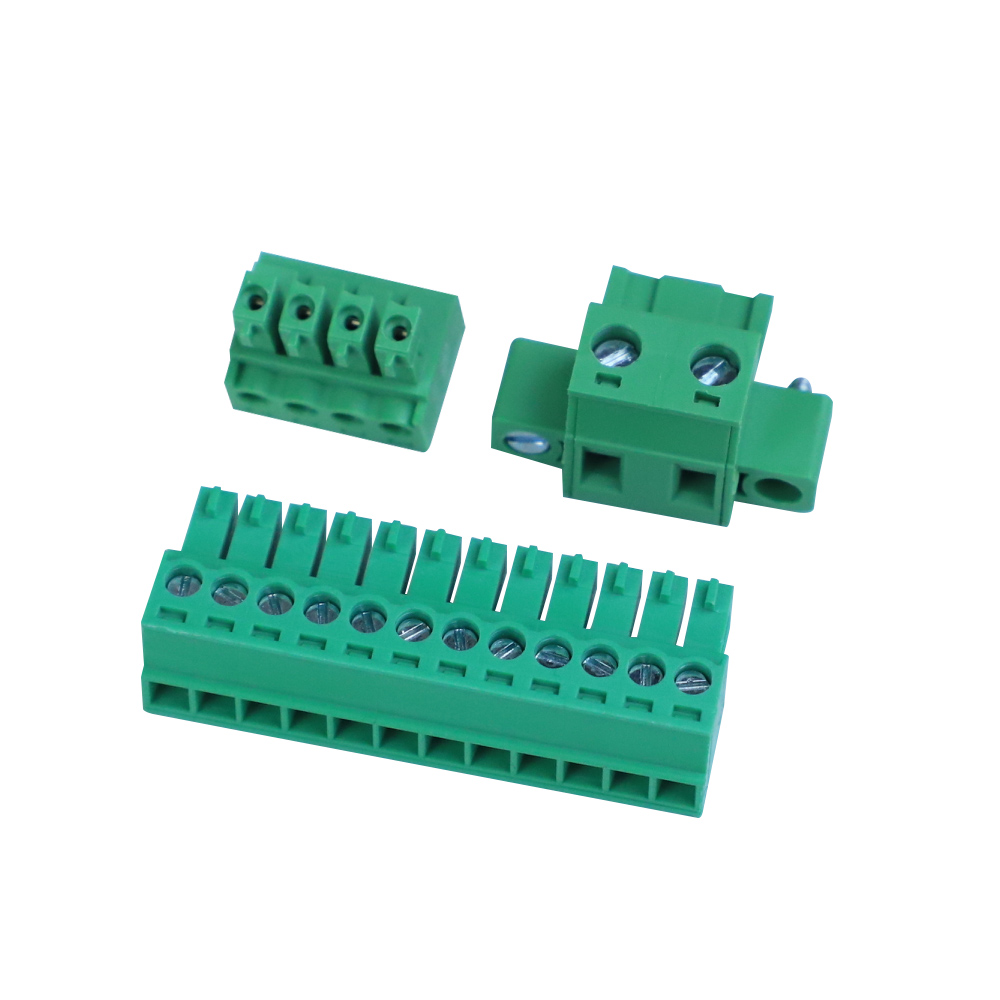

| RK00099拔插式綠端子頭組件 |  | 標配 | 儀器標配拔插式綠端子頭組件，可單獨購買。 |
| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |

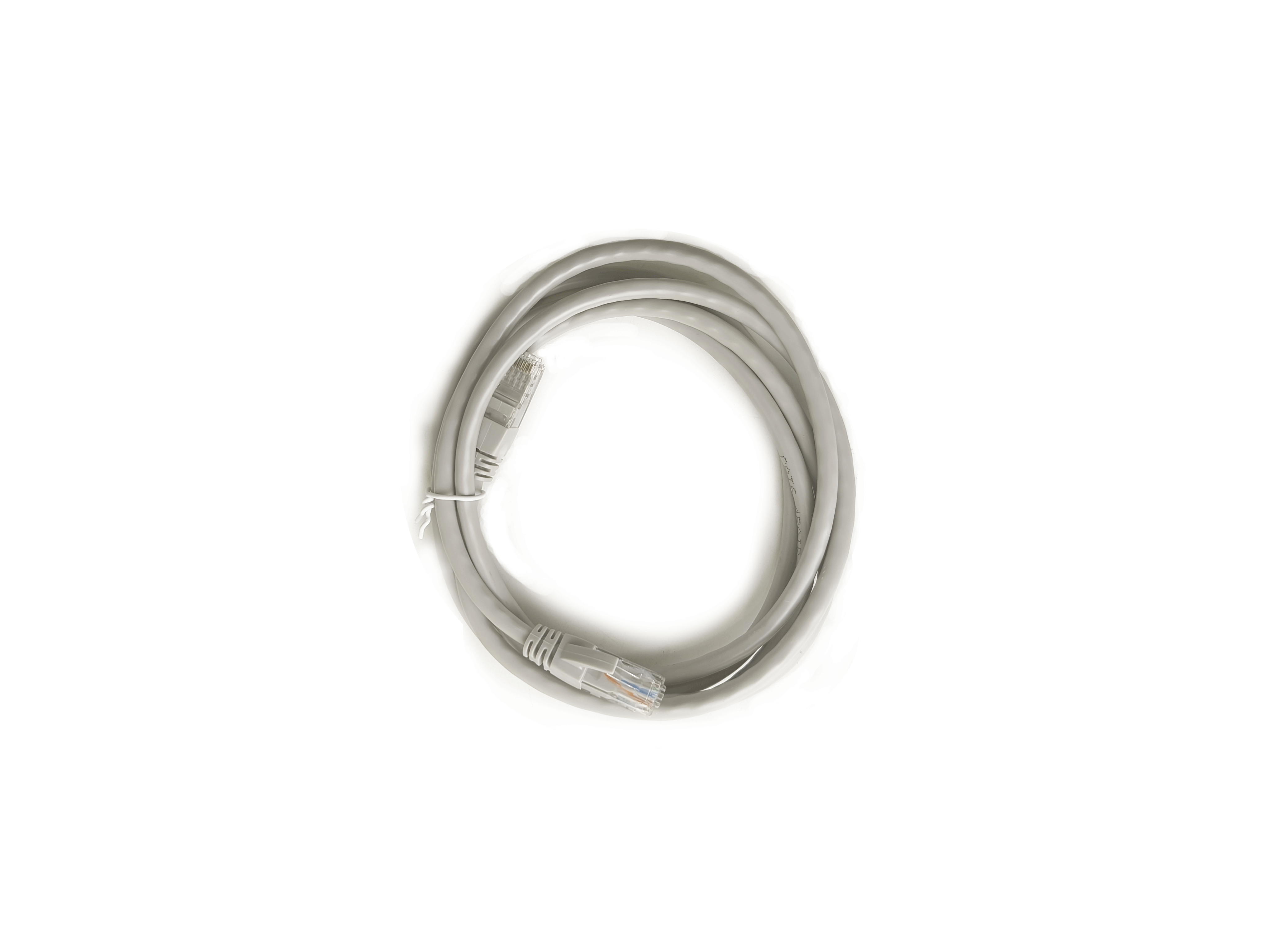

| LAN網線 |  | 標配 | 儀器標配LAN網線，可單獨購買。 |

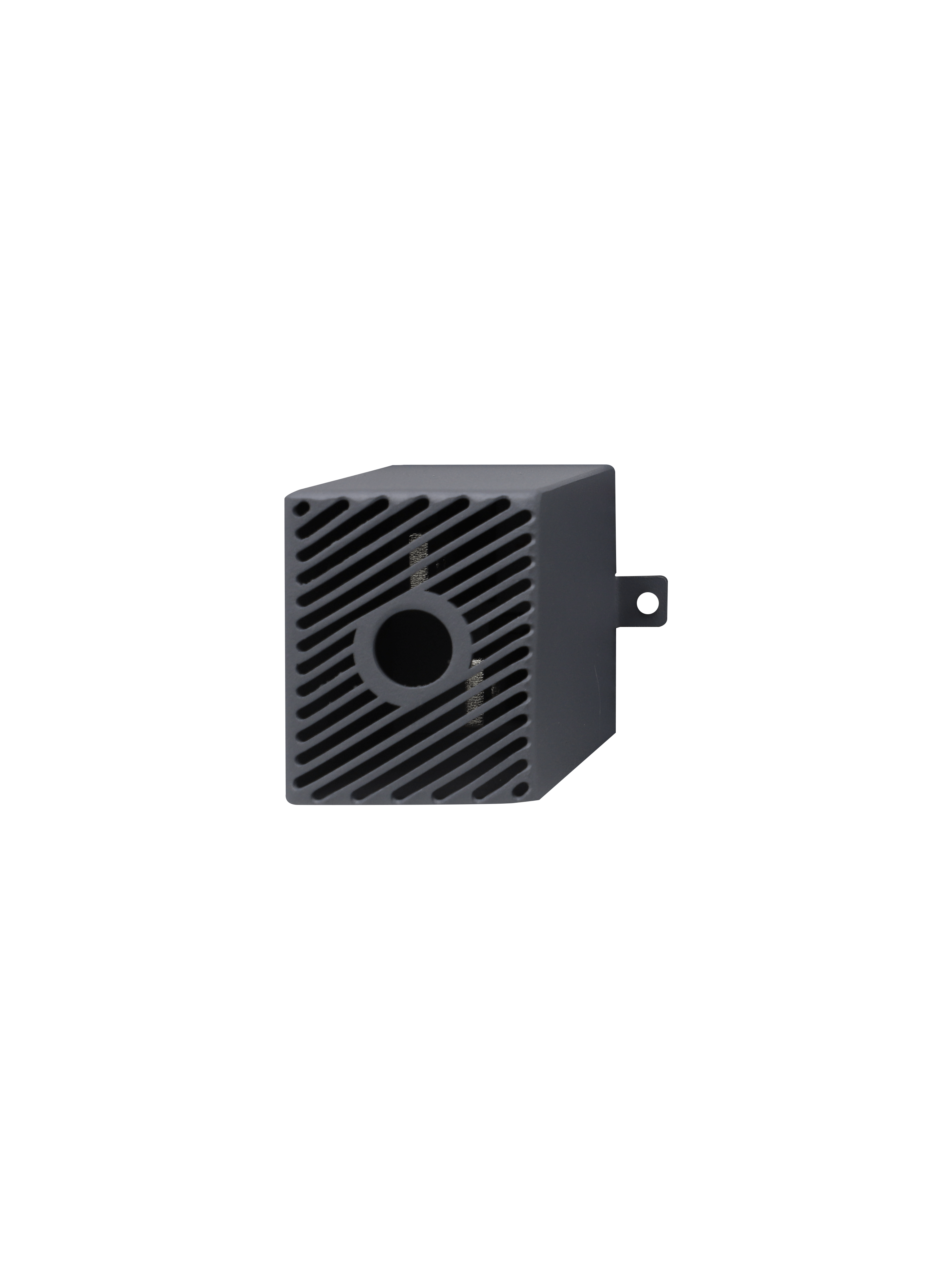

| 接線銅片護罩 |  | 標配 | 儀器標配接線銅片護罩，可單獨購買。 |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件，官網產品頁下載 |

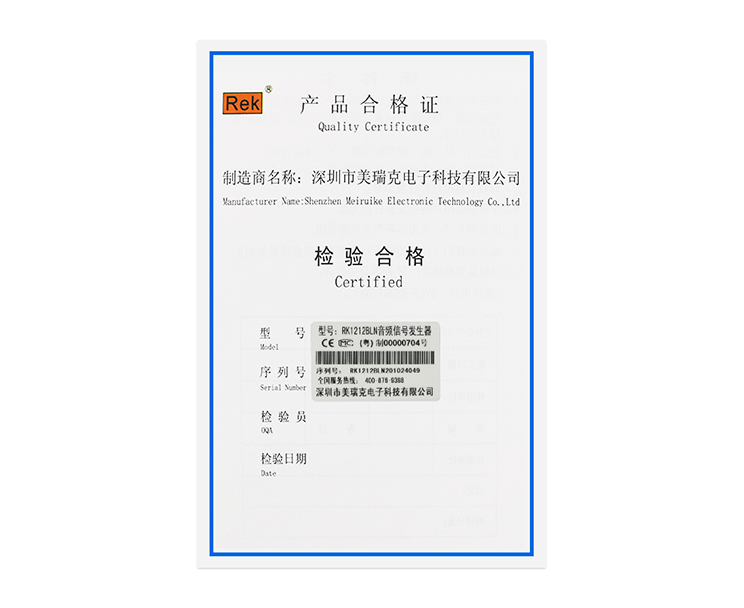

| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |

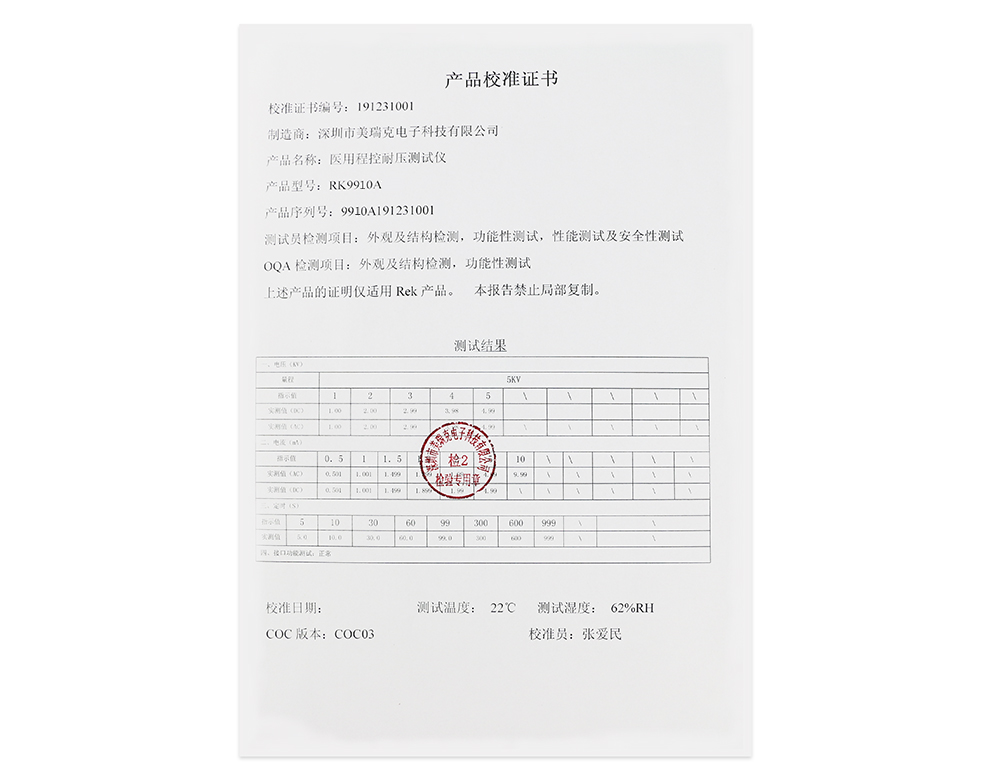

| 產品校驗證明 |  | 標配 | 儀器標配產品校驗證明 |
RK8530系列直流電子負載上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQzCRJNDb
RK8530系列直流電子負載MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW
